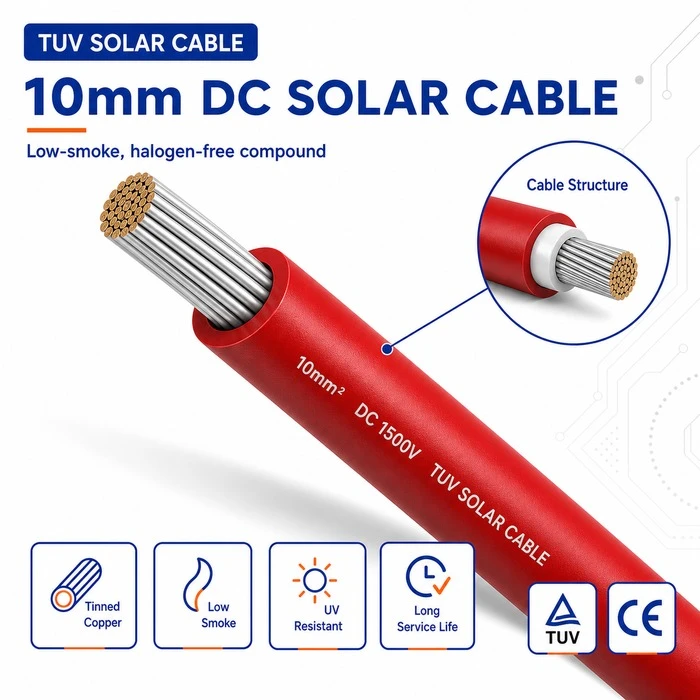

Produktöversikt
10 mm DC-solarkabel rör sig bortom standardsträngledningar till området för DC-uppsamling och strömförsörjning på mellandistans-. Med en 10 mm² förtennad kopparledare ger den ett betydligt lägre motstånd per meter än lättare kabelstorlekar -, vilket direkt leder till mindre energi som går förlorad vid överföringen mellan arrayen och växelriktaren. För kommersiella tak, industrianläggningar och medelstora-markmonterade-system fyller den gapet mellan vardagskabel och de tunga-storlekar som är reserverade för trunkledning-.
Specifikationer
|
Parameter |
Specifikation |
|
Ledarstorlek |
10 mm² |
|
Ledarmaterial |
Förtennad koppar, fler-trådig |
|
Kabeltyp |
Enkel- PV DC-kabel |
|
Märkspänning |
1000V AC/1500V DC |
|
Isolering |
Elektron-tvärlänkad-halogen-fri förening |
|
Ytterhölje |
UV-stabiliserad halogen-fri förening |
|
Temperaturområde |
-40 grader -90 grader |
|
Kort-kretstemperatur |
Upp till 250 grader (5s) |
|
Ca. Ytterdiameter |
~8,1 mm |
|
Ca. Vikt |
~145 kg/km |
|
Flamprestanda |
Låg rök, halogen-fri, flam-hämmande |
|
Färg |
Svart, röd eller anpassad |
|
Certifieringsgrund |
TUV PV-kabel standard |
Kärnanvändningar
10 mm kabel kommer in i bilden när DC-sidan av ett solenergiprojekt börjar se ut mindre som en samling korta ledningar och mer som ett strukturerat kraftdistributionsnätverk. Det är den praktiska medelvägen, stark nog att hantera högre-belastningsuppsamlingskretsar, men inte så tung att den komplicerar installationen eller driver upp materialkostnaderna i onödan.
DC Collection Between Combiner Points
När flera strängar konvergerar vid en kombinerarbox och den kombinerade strömmen behöver gå vidare till växelriktaren, bär 10 mm kabel den belastningen med en bekväm elektrisk marginal. Det minskar spänningsfallet som ackumuleras över samlings-nivåkretsar, vilket skyddar systemets avkastning.
Medellång-utrustningsanslutning
I många kommersiella och industriella projekt är växelriktarrummet inte precis bredvid matrisen. Kabelbanor på 30 till 60 meter är vanliga. På dessa avstånd ger 10 mm kabel märkbart bättre prestanda än 6 mm, tillräckligt för att göra en verklig skillnad i energileverans utan att hoppa till en mycket tyngre mätare.
Större tak- och markmonterade-matriser
När den installerade kapaciteten växer, ökar också strömmen som flyter genom DC-sidokretsar. 10mm kabel stöder de högre strömnivåerna som finns i kommersiella tak, lagerinstallationer och medelstora-markmonterade-system där 4 mm eller 6 mm kabel skulle vara underdimensionerad för jobbet.
Applikationsscenarier
Kommersiell taksol
På kommersiella tak som köpcentra, kontorsbyggnader, logistiklager hanterar 10 mm kabel DC-uppsamlingen mellan arraysektioner och centraliserad inverterutrustning. Det håller linjeförluster under kontroll över den typ av kabelavstånd som kommersiella byggnader vanligtvis skapar, och dess hållbarhet håller upp till gångtrafik och underhållsåtkomst som är vanligt på fungerande hustak.
Industrianläggningar
Fabriker och produktionsanläggningar har ofta stora takytor men placerar elektrisk utrustning i dedikerade rum en bit bort . 10mm kabelbryggor som springer effektivt och leder högre likström över byggnaden utan det spänningsfall som en lättare kabel skulle medföra.
Medel-Monterade projekt-
För markmonterade-system i hundratals-kilowattintervallet fungerar 10 mm kabel bra som samlings-nivåledningar mellan stränggrupper och fältkombinationsboxar. Dess utomhuskonstruktion klarar av direkt nedgrävning i rörledningar, dragning av -luftkablar och allmänt slitage vid fältinstallation.
Solar Plus Storage DC-kretsar
I PV-system parade med batterilagring, leder vissa DC-sidokretsar mer ström än vad standardsträngkabel kan hantera effektivt. 10mm kabel passar dessa tyngre kretsar, mellan batteriställ och DC-bussar, eller mellan kombinerarutgångar och hybridväxelriktaringångar.
Urvalsguide
10 mm DC Solar Cable är det rätta valet när kretsen går utöver den grundläggande strängsammankopplingen och börjar fungera som en uppsamlings- eller distributionsledning. Tänk på det när:
- Kombinerad kretsström överstiger det bekväma intervallet för 6 mm kabel
- Kabeldragningsavståndet faller i intervallet 30–60 meter
- Projektet är i kommersiell eller industriell skala med högre installerad kapacitet
- Spänningsfallsanalys visar att lättare kabelstorlekar är marginella för den planerade sträckningen

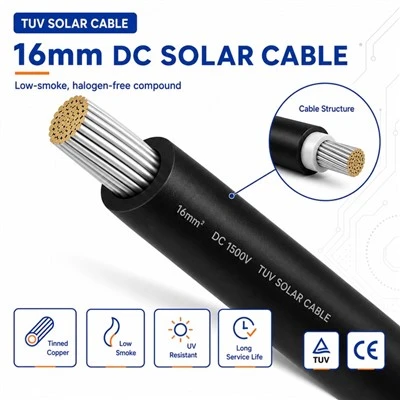

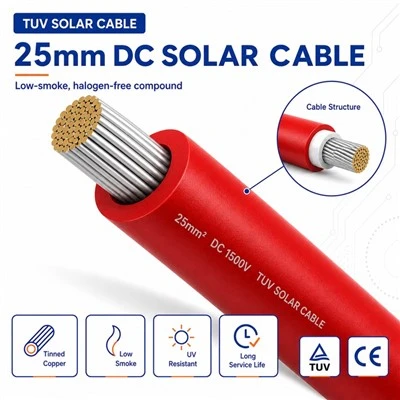

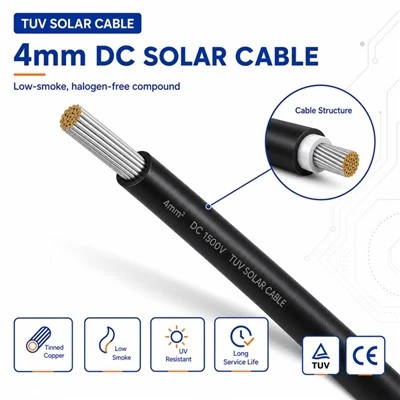

För standardkabeldragning i bostäder räcker vanligtvis 4 mm eller 6 mm. För tunga-trunkledningar, långa-transmissioner eller kretsar med mycket hög ström, ger 16 mm eller 25 mm nästa kapacitetsnivå.
Leverans och teknisk support
Kabel levereras i rullar, rullar eller exporttrummor beroende på ordervolym och logistikkrav. Anpassad längdskärning, privat-etikettmärkning och projektspecifik-förpackning är tillgängliga.
Teknisk support täcker kabelval baserat på systemspänning, kretsström, installationsmetod och väglängd. Specifikationsblad, testrapporter och exportdokumentation kan samordnas för projektköpare, distributörer och EPC-entreprenörer.
